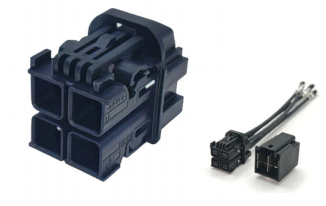

MATEnet 3端口线缆插孔连接器MATEnet 3 Port Cable Jack Connector code A ～ code Z

基本参数 PARAMETER

电气性能 Electrical

1.1

特性阻抗 Impedance: 100Ω±5%（at 500 ps rise time)

1.2

回波损耗 Return loss :
UTP

STP

1.3

插⼊损耗 Insertion loss : ≤ 0.1 x

1.4

绝缘电阻 Insulation resistance : ≥ 100 MΩ

1.5

信号端子接触电阻 Signal contact resistance：≤30 mΩ
屏蔽外壳接触电阻 Outer contact resistance ：≤40 mΩ

1.6

耐电压Dielectric Strength : 500V rms

1.7

额定电压 : 60V rms

1.8

接触件电流 Contact current : ≤ 3 A DC

机械性能 Mechanical

2.1

插拔寿命 Mating cycles : ≥ 20 Cycles

2.2

插⼊⼒ Engagement force : ≤ 75 N

2.3

不带锁拔出⼒ Disengagement : ≤ 75 N

2.4

带主扣的保持力 Retention force primary lock: ≥ 110 N

环境性能 Environmental

3.1

工作温度 Temperature range ：-40~105℃
